2013年行測指導：資料分析五種圖形資料
圖形資料是公務員考試當中“花樣兒”最多的題型，在歷年的公務員考試當中，都出現過圖形資料。國家公務員考試網老師經過研究發現，目前為止，各類公務員考試當中出現過的圖形資料類型主要分為五種圖形資料。
(一)折線圖
2005年北京市社會在職人員公務員錄用考試中出現了一道典型的折線圖圖形資料。

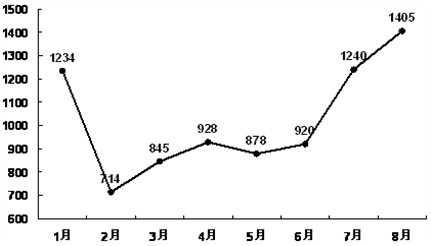

2004年1～8月份廈門汽車上牌總量圖
116.廈門市汽車總上牌量呈負增長的月份是( )
A.1月 B.4-6月 C.2月、5月 D.5月
117.8月份廈門市汽車總上牌量增長率是( )
A.13.9% B.13.3% C.11.7% D.0.9%
118.1-8月份廈門市汽車上牌總量最為接近的兩個月是( )
A.1月、4月 B.4月、6月 C.3月、5月 D.1月、7月
119.假如9月份廈門市汽車上牌量增長率創新高，則9月份廈門市汽車上牌總量( )
A.肯定高于1890輛 B.肯定高于1591輛
C.肯定高于1405輛 D.無法確定
120.下列說法不正確的是( )
A.2月廈門汽車上牌量大幅下降
B.除負增長外，廈門市汽車上牌總量增長最為緩慢的是6月份
C.第一季度廈門市汽車上牌總量低于二季度
D.8月份廈門市汽車上牌總量增速低于7月份汽車上牌總量增速
2008年國家公務員考試，折線圖圖形資料再次出現。
在1994至2006年間，全國報紙印刷總量持續增長。
以2004年為例，年印刷量在10億對開張以上的企業有30家，其中印刷量增長的企業占90%，而且全部增長5%以上，增長率達兩位數的企業占66.67%。年印刷量在5億至10億對開張之間的企業有26家，其中印刷量增長的有25家，增長率達到兩位數的有19家。
到了2005年，年印刷量在10億對開張以上的企業有29家，其中印刷量增長的有17家，增長5%以上的有11家，而保持兩位數增長的有8家。印刷量減少的企業有11家。年印刷量在5億至10億對開張之間的企業有31家，其中印刷量增長的有20家，增長5%以上的有16家，保持兩位數增長的有13家。印刷量減少的企業有10家。
再看2006年，年印刷量在10億對開張以上的企業有31家，其中印刷量增長的有19家，增長5%以上的有14家，保持兩位數增長的有10家。印刷量減少的企業有11家。年印刷量在5億至10億對開張之間的企業有28家，其中印刷量增長的有20家，增長5%以上的有14家，保持兩位數增長的有7家。印刷量減少的企業有8家。

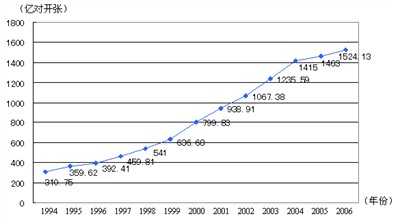

表1：1994至2006年全國報紙印刷量增長曲線

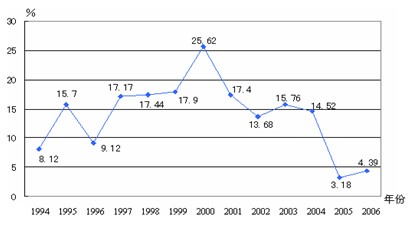

表2：1994至2006年全國報紙印刷量增長曲線
121.2004年印刷量增長率在5%以上的企業有( )家
A.19 B.49 C.55 D.無法判斷
122.2005年，年印刷量在5億對開張以上的企業中，印刷量增長率為負的企業所占比例是( )
A.16.6% B.32.3% C.35.0% D.38.3%
123.2006年，年印刷量在10億對開張以上的企業中，印刷量增長5%以上，且低于10%的企業有( )家
A.3 B.4 C.5 D.8
124.以下關于1994至2006年年印刷量、年增長率的說法中，正確的是( )
A.年平均增長率在10%以上
B.年增長量最多的是2001年
C.年增長率大于10%有8個年份
D.1998年的年增長量不到2002年的一半
125.2005年與2006年相比，年印刷量在5億對開張以上的企業中，以下正確的一行是( )
A.年印刷量減少的企業數
B.年增長率低于5%的企業數
C.年增長率在兩位數的企業數
D.年印刷量10億對開張以上的企業占企業總數的百分比
126.根據資料，下列可以解釋報紙印刷量增長率變化的事例是( )
A.1994年各大報紙的發行量出現萎縮
B.2003至2005年出現電子報紙等新媒體
C.2000至2002年各大報紙紛紛增加版面
D.1997至1999年各大報紙刊登的廣告數量持續減少
對于折線圖來說，最重要的概念是每一段折線段的“斜率”。斜率就是傾斜的程度，表示一條直線相對于橫坐標軸的傾斜程度。斜率越大，表示數據的增長率越大，如果斜率為負值，那么統計數據呈負增長態勢。
折線圖最大的作用是反映統計數據的變化規律和預測變化趨勢。在實際統計中，利用折線圖進行統計的數據比比皆是。比如國際石油期貨價格情況，股市情況，我國歷年GDP增速情況……折線圖本身數據直觀、圖線簡單明了，應用非常廣泛。
(二)條形圖(亦稱為“柱狀圖”)
歷年國家公務員考試幾乎都能找到條形圖的身影，以2009年國家公務員考試為例。
在2008年8月8日至24日奧運會期間，北京市的空氣質量不僅天天達標，而且有10天達到一級，全面兌現了對奧運會空氣質量的承諾。下圖是2008年1～8月北京市大氣質量檢測情況，圖中一、二、三、四級是空氣質量等級，一級空氣質量最好，一級和二級都是質量達標天氣。2008年北京市的空氣質量控制目標是全年達標天數累計達256天。

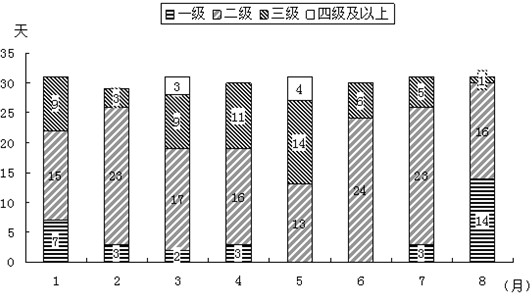

2008年1-8月北京市天氣質量檢測情況
121.1～8月空氣合格天數超過20天的月份有多少個( )
A.4 B.5 C.6 D.7
122.1～8月間，月平均空氣質量合格天數約為多少天( )
A.22 B.24 C.26 D.28
123.若將空氣質量達標任務平均分配到各月，截至8月末，全年256天空氣質量達標的計劃完成情況是( )
A.完成進度較慢 B.完成進度正常 C.完成進度提前 D.無法判斷
124.第二季度與第一季度相比，空氣達標天數的比重( )
A.上升了3.3% B.下降了3.3% C.上升了12% D.下降了12%
125.下列關于2008年1～8月間北京空氣質量的描述，不正確的是( )
A.3～5月的空氣質量較差
B.各月份空氣質量相差不大
C.8月是空氣質量最好的一個月
D.有一個月的空氣質量達標天數少于15天
條形圖最大的作用是反映統計數據的絕對數量(在圖中標注出具體數值)以及比較歷年或者不同種類統計數據之間的高低關系。這種統計資料對于公司和企業來說尤為重要，通過條形圖來比較連年的產值以及銷售情況，可以檢驗和制定發展戰略。
值得一提的是，按照時間來進行統計的條形圖與按照時間進行統計的折線圖本質上是一回事，兩種圖形之間可以進行簡單的相互轉化。
(三)扇形圖(亦稱為“餅圖)

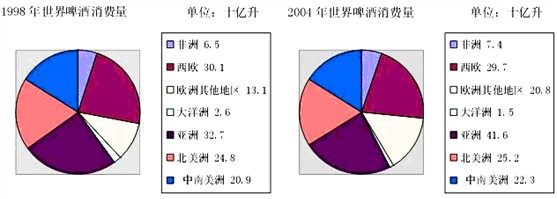

需要注意的是，扇形圖有兩種表現模式。2007年國家公務員考試中出現了一道扇形圖資料分析，在這種扇形圖資料模式中，圖中標注的是每一種統計量的絕對數量。
136.從1998 年到2004 年，美洲地區啤酒銷售量占世界啤酒消費總量的比重( )
A.下降了3 個百分點 B.下降量2個百分點
C.下降了1 個百分點 D.上升了l 個百分點
137.1998 年至2004 年啤酒消費量 增長最快的兩個地區，其啤酒銷售量 2004 年占世界啤酒消費量的比重約是( )
A.20.8% B.35.0% C.42.0% D.62.4%
138.與亞洲相比，整個歐洲的啤酒消費量( )
A.絕對量多于亞洲，2004年相對于1998 年的增長快于亞洲
B.絕對量多于亞洲，2004年相對于1998 年的增長慢于亞洲
C.絕對量少于亞洲，2004年相對于1998 年的增長快于亞洲
D.絕對量少于亞洲，2004年相對于1998 年的增長慢于亞洲
139.關于啤酒銷售量，下列說法錯誤的是( )
A.六年來世界啤酒消費總量的增長超過了10%
B.北美洲和西歐啤酒銷售量的差距在六年間縮小了
C.亞洲的啤酒消費量始終占到了世界啤酒消費量的四分之一
D.無論是啤酒消費絕對量還是占世界啤酒消費總量的比重，北美都有所增長
140.若中國1998年的啤酒消費量為205億升，2004年的啤酒消費量為 291億升，則下列說法一定正確的是( )
A.中國的啤酒消費量增長率亞洲最高
B.中國的啤酒消費增長占到亞洲啤酒消費增長的90%以上
C.除中國外，任一亞洲國家，其六年來的啤酒消費量增長不可能超過3億升
D.中國六年間的啤酒消費量增長量比2004年非洲和大洋洲的啤酒消費量的綜合還要多

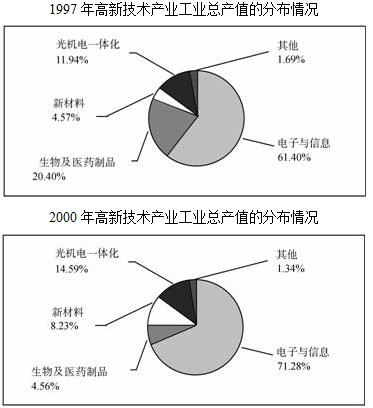

另一種扇形圖統計模式是在統計圖當中標注出每一種統計量的百分比，以2003年國家公務員考試B類試卷中的一道題為例。
126.從上圖可以看出1997年與2000年相比，產值比重減少最多的產業是( )
A.電子與信息 B.生物及醫藥物品 C.新材料 D.光機電一體化
127.假定2000年光機電一體化的產值是1997年的2倍，那么2000年高新技術產業工業總產值比1997年增長率最可能是( )
A.45% B.55% C.65% D.75%
128.根據上圖下列說法不正確的是( )
A.2000年新材料的產值約為1997年的1.8倍
B.2000年高新技術產業的各項產值比重大多有所變化
C.電子與信息產業仍然占有很大的比重
D.電子與信息產業的產值兩年相比可能一樣
129.2000年與1997年相比高新技術產業生產值總額增加最多的是( )
A.電子與信息 B.生物及醫藥物品 C.新材料 D.光機電一體化
130.如果1997年生物及醫藥物品的產值是3億元，則同年光機電一體化的產值最接近( )
A.1億元 B.1.2億元 C.1.6億元 D.1.8億元
扇形圖資料最大的作用是反映統計量在總量中所占的百分比，其百分比值可以通過扇形的面積與圓的面積比值(該值與扇形的圓心角度與圓周角比值相同)求得。在近年的國家公務員考試當中，每年都會有一道題涉及到我國專利申請以及專利審查情況的資料分析題目，這類試題大多采用扇形圖進行統計。
順便指出，扇形圖的變式為圓環圖，2007年天津市公務員考試中出現過一道圓環圖。

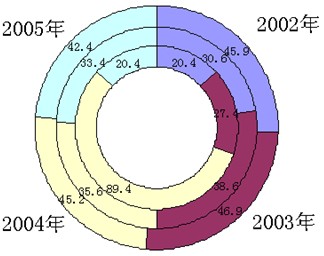

三企業年利潤變化情況圖表(億元/年)
91.在2003-2005年間，利潤連續遞減的有( )
A.外，內環企業 B.外，中環企業 C.中，內環企業 D.外環企業
92.利潤增幅排列前兩名的是( )
A.內環企業/2004年，中環企業/2003年 B.中環企業/2004年，外環企業/2003年
C.內環企業/2003年，內環企業/2005年 D.內環企業/2004年，內環企業/2003年
93.2004年中環企業利潤利潤減幅比2005年多( )個百分點
A.2.12 B.1.86 C.1.59 D.1.38
94.2005年外，中，內環三企業年利潤減幅為( )
A.74.83% B.67.43% C.43.48% D.32.46%
95.在2002-2005年間，按年利潤變化幅度由大到小排列的企業是( )
A.內外中 B.內中外 C.中內外 D.外中內
(四)三角權重圖
三角權重圖出現不多，2000年國家公務員考試中出現過一次，2004年上海市公務員考試中出現過一次，在2007年北京市社會在職人員公務員考試中再次出現。

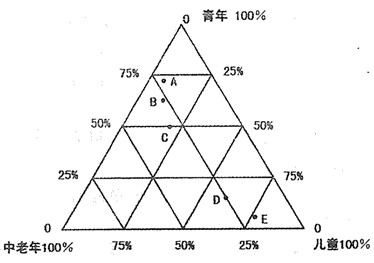

某調查公司以不同年齡段市民為調查對象開展了黃金周主要休閑方式的抽樣調查工作。下面的三角形表示不同年齡段的市民在采取五種休閑方式之一的人群中所占的比例。三角形頂點表示100%，相對應的基線表示0。
A代表外出旅游 B代表上網 C代表朋友聚會 D看書休閑 E代表和父母一起逛公園
131.黃金周期間，選擇上網休閑方式的人群中中老年人所占的比例約是( )
A.12.5% B.25% C.37.5% D.62.5%
132.哪一種方式青年人和兒童的參與比例相同( )
A.看書休閑 B.和家人一起逛公園
C.朋友聚會 D.沒有這種方式
133.哪一種休閑方式，青年人所占的比例最少( )
A.看書休閑 B.朋友聚會
C.和父母一起逛公園 D.上網
134.采取外出旅游休閑方式的市民中，青年人和中老年人的人數比約是( )
A.7：2 B.7：6 C.1：1 D.無法計算
135.根據材料，下列哪項說法是正確的( )
A.采用和父母一起逛公園方式休閑的兒童比例大約是20%
B.和朋友聚會是大多數中老年人最喜愛的休閑方式
C.兒童采用看書休閑的人數大于青年和中老年人數的總和
D.在被調查的青年人和兒童群體中，各有50%選擇了和朋友聚會的休閑方式
三角權重圖用來統計含有三種統計種群的統計量中每種種群所占的百分比。雖然一些考生可能對于三角權重圖不熟悉，但是三角權重圖在閱讀時只要能夠嚴格遵循“找頂點、找對邊、做平行線、讀數”四個步驟，則可以準確的讀數。
(五)函數圖
函數圖出現情況非常少，2004年上海市公務員考試中出現了一道與一次函數有關的函數統計圖。
托運費用與行李重量的關系
29.由圖4可知行李的重量不超過( )Kg，就可免費托運
A.0 B.10 C.20 D.30
30.照此變化規律，托運110公斤，費用為( )元
A.12 B.14 C.16 D.18
一次函數又稱線性函數，特別提示各位考生，“正比例函數”只是一次函數中較為特殊的一種類型，其特殊性在于正比例函數是通過坐標原點的一次函數。一次函數的表達式為
y=kx+b
其中，“k”就是在折線圖中提到的“斜率”，而“b”是“y軸截距”，即該一次函數與y軸的交點，可以理解為當x取0值時，y的取值。有很多考生容易錯以為b是一次函數與x軸的交點，特別提醒諸位注意不要弄錯。
可以看出，折線圖其實就是多個一次函數段連接起來的統計圖。

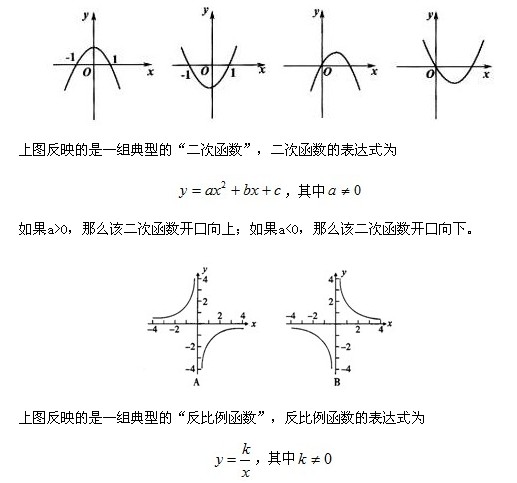

雖然目前還沒有出現過其余函數圖，但是為了方便各位準備考試，這里特別介紹另外兩種常見的圖線。
如果k>0，那么該反比例函數圖像位于二、四象限;如果k<0，那么該反比例函數圖像位于一、三象限。在實際生產生活當中，一般來說主要考察第一象限的函數情況。
以上通過五種圖形資料，分別是折線圖、條形圖、扇形圖、三角權重圖和函數圖，對公務員考試中出現的圖形資料進行了總結。國家公務員考試網老師特別提示各位考生，圖形資料是目前公務員考試中出現頻率最高的一種資料類型，而圖形資料變化多端，且目前與其余表格資料以及文字資料進行結合，使得試題難度有所增大。希望各位考生能夠在考前熟悉不同種類的圖形資料，在考試中做到不慌不亂，從容應考。
行測更多解題思路和解題技巧，可參看2012年公務員考試技巧手冊。
