　　今天我們一起來拿下一個圖形推理的特殊考點：三視圖。

　　這個考點在國考中雖然不是重點也沒有每年都考，但是考到的幾率還是挺大的，比如2018年國考就考過，所以大家也要重視這個考點。

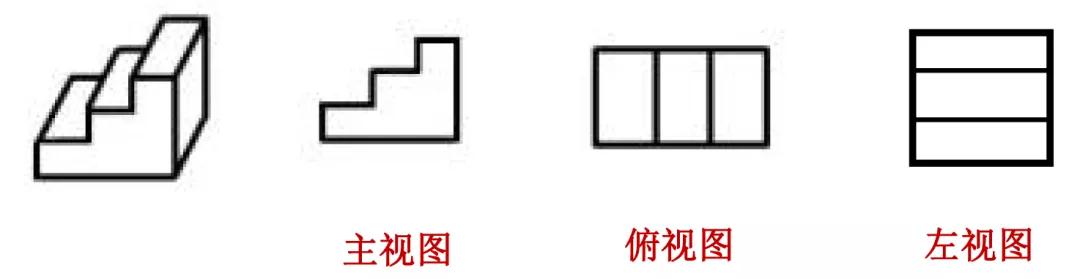

　　三視圖是我們初中就已經學過的知識點，通俗地講，就是從正面、上面、左面看到的圖形視圖。

　　主視圖（從正面看）：從物體的前面向后面所看到的視圖稱為主視圖——能夠反映物體前面的形狀。

　　俯視圖（從上往下看）：從物體上邊向下作正投影得到的視圖。

　　左視圖（從左側看）：從物體左邊向右作正投影得到的視圖。

　　有幾點需要注意：

　?、偃晥D一定是平面圖，不可能出現立體圖形。

　?、谟行┣€(xiàn)從一些角度看是直線，比如圓柱從正面、側面看，都是矩形。

　?、廴晥D不僅要表現出物體的外部輪廊，還要體現其細節特征。

　　三視圖在圖形推理中一般有兩種考法，一種是間接考法，一種是直接考法。

　　1、間接考法

　　間接考法就是它的考點是隱藏的，需要你自己思考發現。

　　常見的是下面這種題型：

　　【例1】（2018年江蘇B類）從所給的四個選項中，選擇最合適的一個填入問號處，使之呈現一定的規律性（  ）

　　【解析】C。題干圖形均由小正方體疊加而成，考慮三視圖。觀察發現，題干圖形的左視圖均相同，對比選項，只有C項的左視圖與題干相同，當選。

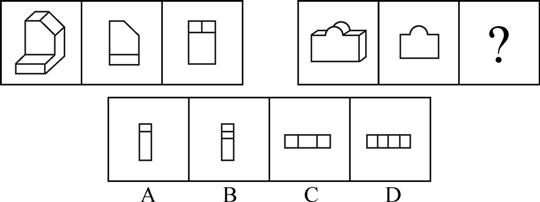

　　【例2】（2019安徽）從所給四個選項中，選擇最合適的一個填入問號處，使之呈現一定的規律性（   ）

　　【解析】C。觀察第一組圖形可以看出，第二個和第三個圖形分別是第一個圖形的主視圖和俯視圖。第二組圖形同樣的規律，問號出應該是立體圖形的俯視圖，從上往下看可以看到兩個小圓和一個矩形面。因此本題選C。

　　2、直接考法

　　直接考法就是題目中的問題直接體現為三視圖，這種考法難度會低一些。

　　常見的是下面這種題型：

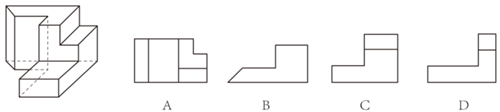

　　【例1】（2018國考省級以上）左圖為給定的多面體，從任一角度觀看，下面哪一項不可能是該多面體的視圖（ ）

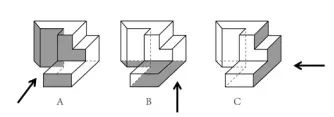

　　【解析】D。如下圖所示，A項為從多面體正面看過去得到的；B項為從多面體底面向上看得到的；C項為從多面體右側看過去得到的。因此D項不能得到，當選。

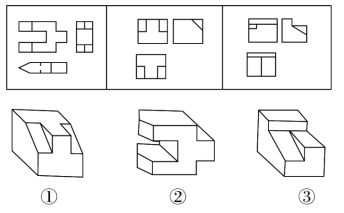

　　【例2】（2019河北縣級）下面三個三視圖依次與三個幾何體相對應，三個幾何體的正確對應順序是（   ）

　　A. ②①③

　　B. ②③①

　　C. ①③②

　　D. ③①②

　　【解析】A。先看第一幅圖形，從正視圖可以明顯看出對應②，再看第二幅圖形的正視圖，可以得到第二幅圖對應①，剩下的第三幅圖對應③。因此本題選A。
